Care sunt măsurile de protecție împotriva trăsnetului pentru o substație compactă?
Ca un furnizor reputat deSubstație compactă, înțeleg importanța critică a protecției împotriva trăsnetului pentru aceste componente vitale ale infrastructurii electrice. Loviturile de trăsnet pot provoca daune grave substațiilor compacte, pot întrerupe alimentarea cu energie și chiar pot prezenta riscuri pentru personal și zonele înconjurătoare. În această postare pe blog, voi aprofunda diferitele măsuri de protecție împotriva trăsnetului care pot fi implementate pentru a proteja substațiile compacte.
Înțelegerea amenințării fulgerului
Fulgerul este un fenomen natural puternic care eliberează o cantitate masivă de energie electrică într-un timp foarte scurt. Atunci când un fulger are loc în apropierea sau direct pe o substație compactă, poate duce la mai multe probleme. Creșterea de înaltă tensiune de la fulger poate cauza defectarea izolației la transformatoare, întrerupătoare și alte echipamente electrice. Acest lucru poate duce la scurtcircuite, defecțiuni ale echipamentelor și întreruperi ulterioare de curent. În plus, câmpurile electromagnetice generate de trăsnet pot induce tensiuni în cablurile de control și comunicații, putând deteriora componentele electronice sensibile.
Sisteme externe de protecție împotriva trăsnetului
Paratrăsnet
Paratrăsnetul este unul dintre cele mai cunoscute și utilizate pe scară largă dispozitive de protecție externă împotriva trăsnetului. Acestea sunt instalate în punctele cele mai înalte ale structurii stației compacte. Principiul din spatele unui paratrăsnet este de a oferi o cale preferată pentru curentul de trăsnet. Când se apropie un nor de fulger, paratrăsnetul, fiind cel mai înalt punct conductor, atrage fulgerul. Curentul se deplasează apoi pe paratrăsnet și într-un sistem de împământare, disipând în siguranță energia în pământ.
Pentru o substație compactă, pot fi necesare mai multe paratrăsnet, în funcție de dimensiunea și forma acesteia. Acestea trebuie să fie amplasate strategic pentru a asigura acoperirea completă a zonei substației. Paratrăsnetele ar trebui să fie fabricate din materiale foarte conductoare, cum ar fi cuprul sau aluminiul, cu o zonă de secțiune transversală suficientă pentru a transporta curentul mare de trăsnet fără supraîncălzire.
Franklin Bells și sistemele ESE (Early Streamer Emission).
Clopotele Franklin sunt o formă timpurie de dispozitiv de protecție împotriva trăsnetului care poate fi utilizat împreună cu paratrăsnet. Acestea sunt concepute pentru a detecta prezența unei furtuni care se apropie și pentru a oferi o avertizare timpurie. Sistemele ESE de protecție împotriva trăsnetului, pe de altă parte, sunt mai avansate. Aceste sisteme urmăresc să emită un streamer în sus mai devreme decât un paratrăsnet normal, crescând probabilitatea de a intercepta fulgerul. Sistemele ESE constau dintr-un electrod superior, o cameră de ionizare și un conductor de împământare.
Dispozitive de protecție la supratensiune (SPD)
Protectoare la supratensiune joasa
Într-o substație compactă, dispozitivele de protecție împotriva supratensiunii de joasă tensiune sunt instalate la intrarea sistemului de distribuție de joasă tensiune. Aceste dispozitive sunt concepute pentru a limita vârfurile de tensiune cauzate de supratensiunile fulgerelor. Când apare o supratensiune, dispozitivul de protecție împotriva supratensiunii de joasă tensiune deviază excesul de curent către pământ, protejând echipamentele electrice conectate, cum ar fi panourile de control, senzorii și aparatele mici.
Descărcătoare de tensiune medie
Descărcătoarele de tensiune medie sunt esențiale pentru protejarea componentelor electrice majore din substația compactă, cum ar fi transformatoarele și aparatele de comutare. Acestea sunt de obicei instalate între linia de medie tensiune și masă. Atunci când un fulger lovește linia de medie tensiune, descărcătorul de supratensiune oferă o cale de impedanță scăzută pentru ca curentul de supratensiune să curgă la pământ, menținând în același timp funcționarea normală a sistemului electric în condiții normale de tensiune. Descărcătorul de supratensiune trebuie testat și întreținut în mod regulat pentru a asigura funcționarea lor corespunzătoare.
Sisteme de împământare
Proiectare de împământare adecvată
Un sistem de împământare bine proiectat este esențial pentru o protecție eficientă împotriva trăsnetului într-o substație compactă. Sistemul de împământare oferă o cale cu rezistență scăzută pentru ca curentul de fulger să se disipeze în pământ. Ar trebui să fie compus din electrozi de împământare, cum ar fi tije de împământare sau plăci de împământare și conductori de împământare care conectează echipamentul electric la electrozii de împământare.
Electrozii de împământare trebuie îngropați suficient de adânc în sol pentru a asigura un bun contact electric. Rezistivitatea solului joacă, de asemenea, un rol crucial în performanța sistemului de împământare. În zonele cu rezistivitate mare a solului, pot fi necesare măsuri suplimentare, cum ar fi utilizarea materialelor de îmbunătățire a împământului sau a mai multor tije de împământare.
Legătura
Lipirea este procesul de conectare a tuturor părților metalice ale substației compacte împreună. Aceasta include carcasele echipamentelor electrice, structurile de susținere și conductorii de împământare. Lipirea asigură că toate piesele conductoare sunt la același potențial electric în timpul unei lovituri de fulger, prevenind apariția diferențelor de potențial periculoase care ar putea cauza șocuri electrice sau deteriorarea echipamentului.
Ecranarea
Carcase metalice
Substațiile compacte au adesea carcase metalice. Aceste carcase pot acționa ca o formă de ecranare împotriva câmpurilor electromagnetice induse de fulgere. Carcasa metalica actioneaza ca o cusca Faraday, care poate reduce patrunderea campurilor electromagnetice in interiorul statiei. Acest lucru ajută la protejarea componentelor electronice sensibile din interiorul stației de efectele nocive ale interferențelor electromagnetice.
Ecranarea cablului
Pentru cablurile de putere și control dintr-o substație compactă, ecranarea este de asemenea importantă. Cablurile ecranate au un strat conductor în jurul conductorilor izolați. Acest scut poate fi împământat și ajută la devierea curenților induși de la câmpurile electromagnetice generate de fulgere către pământ, protejând semnalele și puterea transmisă prin cabluri.
Monitorizare și întreținere
Inspecții regulate
Sunt necesare inspecții regulate ale componentelor de protecție împotriva trăsnetului într-o substație compactă. Aceasta include verificarea stării paratrăsnetului, a descărcătoarelor și a sistemelor de împământare. Orice semne de deteriorare, cum ar fi coroziune, fisuri sau conexiuni slăbite, trebuie tratate imediat.
Testare
Testarea periodică a protectorilor de supratensiune și a sistemelor de împământare este, de asemenea, crucială. Pentru descărcătoarele de supratensiune, pot fi efectuate teste pentru a măsura curentul lor de scurgere și tensiunea reziduală. Pentru sistemele de împământare, rezistența la pământ trebuie măsurată în mod regulat pentru a se asigura că rămâne în intervalul acceptabil.
Concluzie
În concluzie, protecția împotriva trăsnetului pentru o substație compactă este o sarcină cuprinzătoare și cu mai multe fațete. Prin implementarea unei combinații de sisteme externe de protecție împotriva trăsnetului, dispozitive de protecție la supratensiune, împământare adecvată, ecranare și monitorizare și întreținere regulată, putem reduce semnificativ riscul de daune cauzate de loviturile de trăsnet.

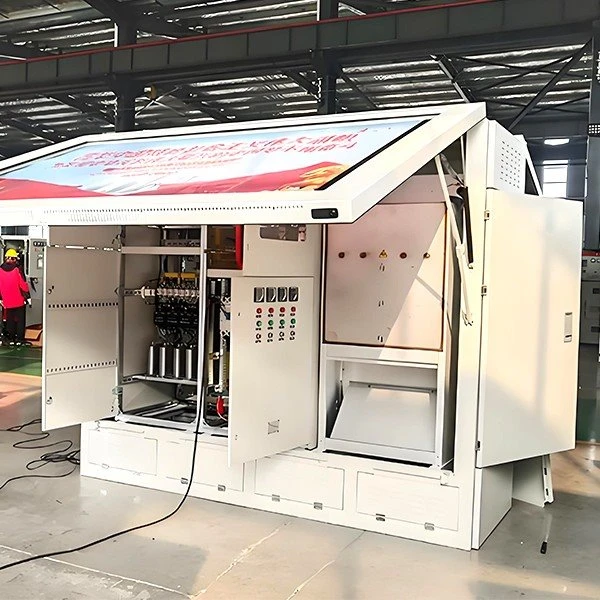

Ca furnizor deSubstație compactă, oferim și noiSubstație prefabricată,Substație compactă de energie solară eoliană,Transformator montat pe tamponşiMașină integrată cu invertor de stocare a energiei. Produsele noastre sunt proiectate având în vedere cele mai înalte standarde de protecție împotriva trăsnetului, asigurând o funcționare fiabilă și sigură.
Dacă aveți nevoie de o substație compactă sau aveți întrebări despre măsurile de protecție împotriva trăsnetului, vă rugăm să nu ezitați să ne contactați pentru discuții suplimentare și opțiuni de achiziție.
Referințe
Asociația Națională pentru Protecția împotriva Incendiilor (NFPA). NFPA 780: Standard pentru instalarea sistemelor de protecție împotriva trăsnetului.
Asociația de standarde IEEE. IEEE 998: Ghid pentru supratensiuni în sistemele electrice de curent alternativ.
